可逆氫參比電極RHE是一種無需外部氫氣源的參比電極，其核心特點是內置可更換的砂芯，可以連續產生氫氣流經鉑電極表面。RHE電極通過電解液中的氫離子電化學還原生成氫氣，實現與測試體系的電勢匹配。電極內部裝有電解質溶液，底端燒結有砂芯，氫氣通過砂芯緩慢釋放，流經鉑電極表面，形成穩定的氫電極反應界面。
氫氣生成原理基于電化學反應。在酸性電解液中，氫離子在鉑電極表面發生還原反應生成氫氣：2H?+2e?→H?。電極內部通過電解產生氫氣并儲存于電極中，無需使用復雜且危險的氫氣鋼瓶，既保證了安全性，又具有良好的電勢穩定性。電極的側面開設有電解液注入口，可以根據測試需求更換不同pH的電解液，適應不同的測試體系。

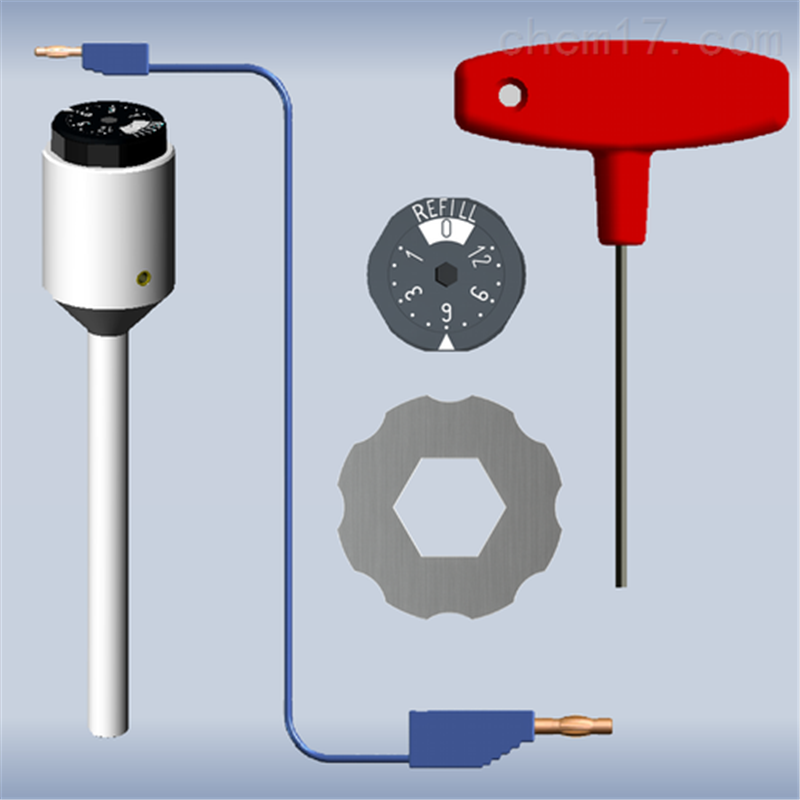

氫氣生成速率的控制主要通過調節電解液濃度和砂芯的孔隙結構實現。氫氣流的速率可以調節，持續使用時間一般為1-12個月不等，通常建議按6個月使用調節。電極采用可拆卸的結構設計，導線與電極絲的焊接處通過熱塑性材料固定于電極頭內部，利用材料的熱塑性可以通過加熱的方式去除，便于更換損壞的導線與電極絲。電極管的底端燒結有砂芯，砂芯的更換周期取決于使用頻率和電解液性質，一般建議在使用6個月后檢查砂芯狀態，必要時進行更換。
RHE可逆氫參比電極的應用領域廣泛，可用于酸性、堿性、中性電解液體系，也可用于其它參比電極如Ag/AgCl、Hg/Hg?Cl?、Hg/Hg?SO?、Hg/HgO的電位校準。電極適用氣壓可達10個大氣壓，適用溫度可達210℃，具有良好的環境適應性。在單晶表界面水的原位電化學拉曼光譜研究中，自制可逆氫電極與自制三室電化學玻璃電解池配合使用，能夠?qū)崿F(xiàn)精準的電化學測試與拉曼表征，滿足實驗對界面反應研究的嚴苛要求。
